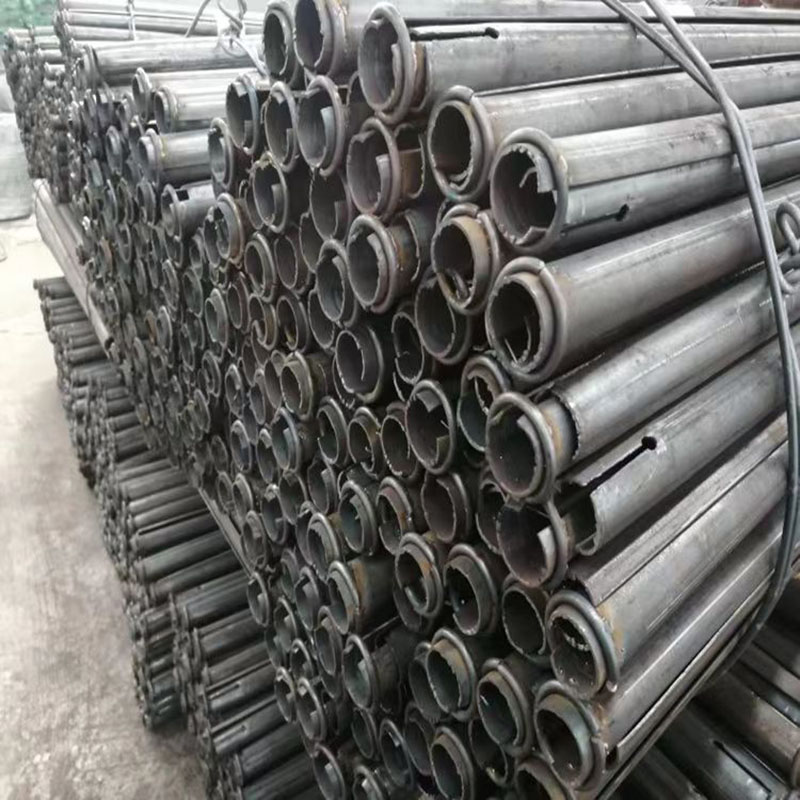

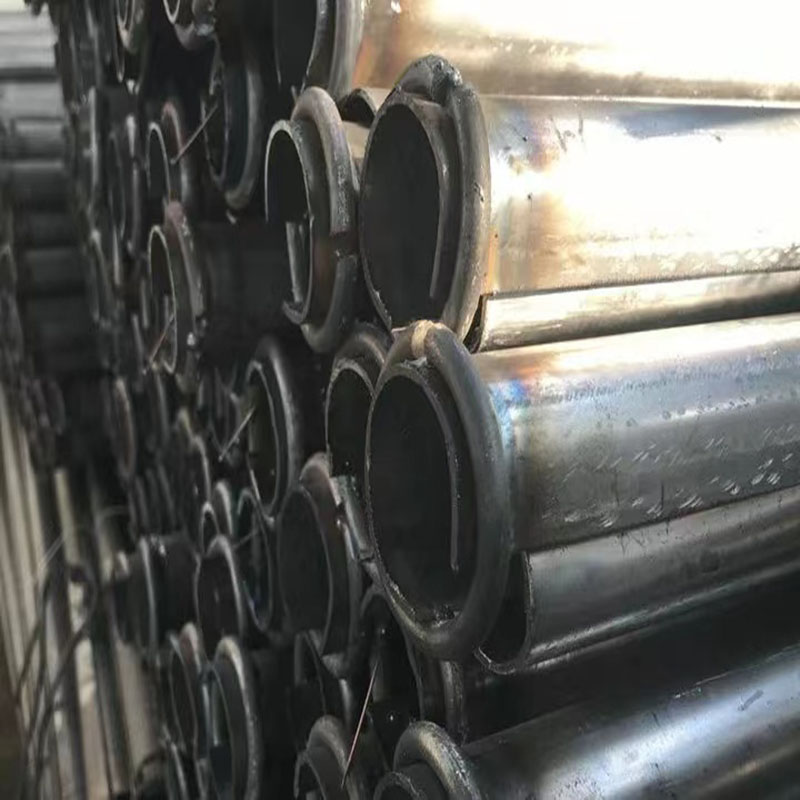

Detail Jangkar Jahitan Pipa

Jangkar jahitan pipa adalah penahan panjang penuh, penguatan aktif dari batuan di sekitar jangkar baru, bagian tiga dimensinya adalah celah memanjang dari pipa baja berkekuatan tinggi, bila dipasang di lubang yang sedikit lebih kecil dari diameter pengeboran pipa. , dapat segera berada dalam kisaran tekanan radial penuh pada dinding lubang dan mencegah gesekan geser batuan di sekitarnya, ditambah gaya bantalan palet baki jangkar, sehingga batuan di sekitarnya berada dalam keadaan gaya tiga arah, dan untuk mencapai lapisan batuan yang hebat. Dalam kasus getaran peledakan di sekitar pergeseran jangkar batu, dll., terdapat peningkatan yang signifikan pada gaya penahan akhir, ketika batuan di sekitarnya dipindahkan secara signifikan, jangkar tidak kehilangan ketahanan dukungnya, ia memiliki karakteristik yang lebih baik daripada cangkang yang meninggi. ketik jangkar.

Parameter teknik

Bahan:Q235,16Mn,20Mnsi

Diameter luar (mm):φ30,φ33,φ40,φ43 (士0,5)

Panjang (mm):1200,1500,1800,2000,2500

Persyaratan teknis jangkar jahitan pipa

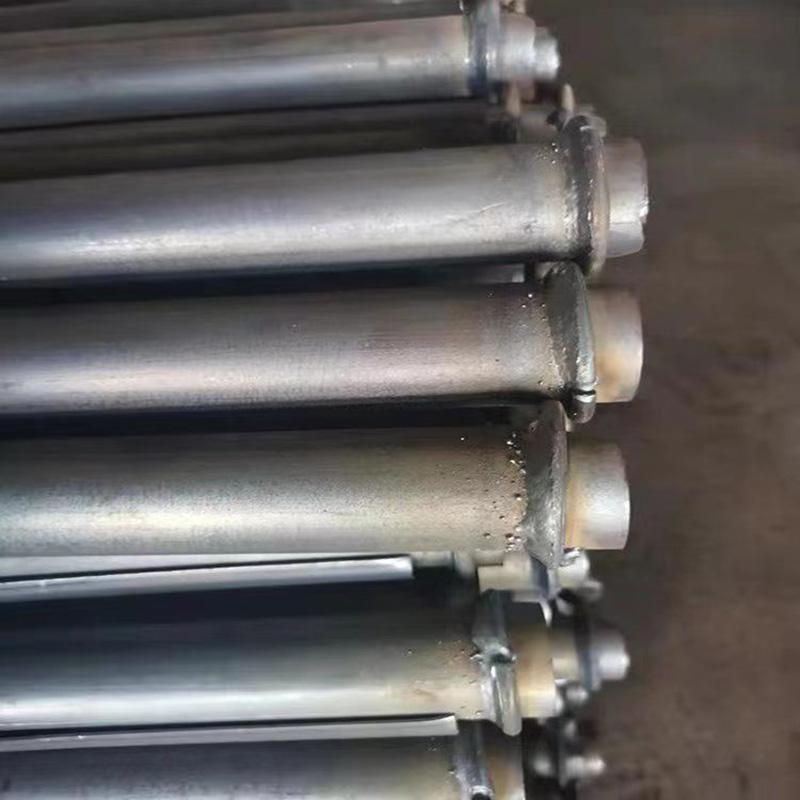

Permukaan batang jangkar jahitan pipa: permukaan harus rata, tanpa ketegangan atau karat yang serius. Lasan harus bebas dari retakan, porositas atau jebakan terak, dan tidak boleh membakar dinding pipa. Palet harus bisa bergerak bebas pada batangnya. Ketidaksejajaran timbal balik antara antarmuka cincin penahan dan pembukaan lapisan pipa antara tahun 1700-1900 adalah yang terbaik.

Persyaratan parameter teknis: gaya tarik las cincin penahan ≥80kN, gaya tarik ultimit badan batang ≥110kN, gaya jangkar awal ≥25kN/m, daya dukung palet ≥65kN.

Instalasi dan penggunaan

1. Gunakan bor angin untuk mengebor lubang batang jangkar di pelat atas.

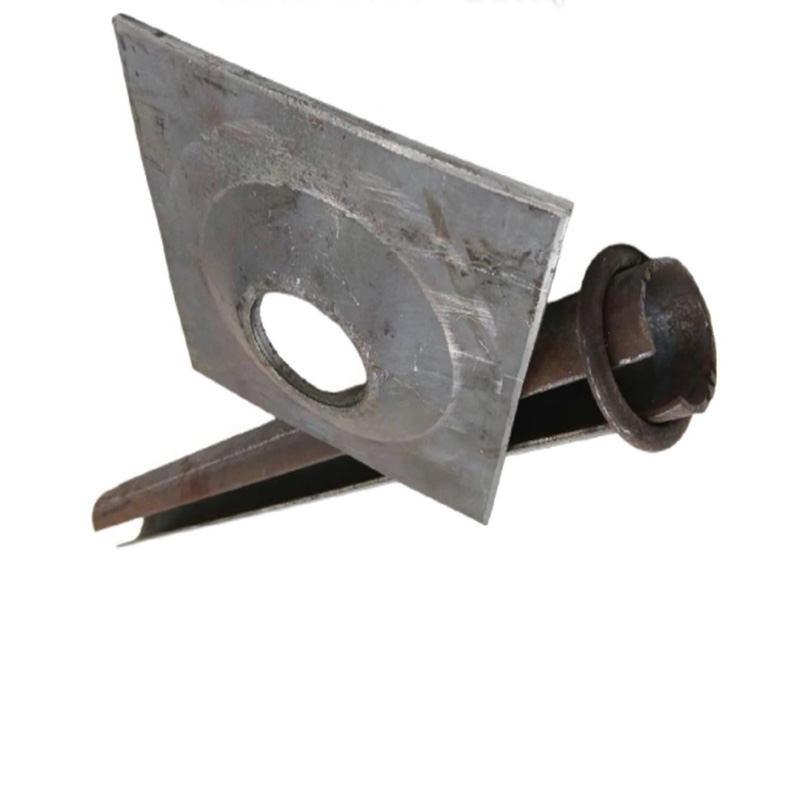

2. Masukkan baki ke dalam badan batang jangkar.

3. Gunakan palu angin untuk mendorong badan batang jangkar ke dalam lubang jangkar, sehingga palet dan sabuk geng atap menjadi padat.

Kualifikasi Produk
